Өнеркәсіптік инфрақұрылым үшін болат баспалдақтарды таңдағанда қандай маңызды дизайн факторларын бағалау керек?

Өнеркәсіп алаңдары жабдықты күнделікті тексеруді, құрамдастарды жөндеуді және үстеме жүйені бақылауды жүзеге асыратын операторлар үшін тұрақты, сенімді тік қозғалыс жолдарын үнемі талап етеді. Тиісті түрде құрастырылған тік қол жетімді жабдық болмаса, қызметкерлер өрмелеу тапсырмаларын орындау кезінде, әсіресе жоғары биіктікте немесе ылғалды, коррозиялық жұмыс аймақтарында жоғары тәуекелдерге тап болады. Көптеген инженерлік командалар бір-бірімен байланысты параметрлерді, мысалы, баспалдақтың ауытқуына төзімділік, қорғаныс торының үздіксіздігі және тірек тіреуінің техникалық сипаттамаларын елемей, тек шикізаттың беріктігіне басымдық береді. Әрбір өлшем соңғы пайдаланушылар үшін жалпы жұмыс қауіпсіздігін анықтау үшін өзара әрекеттеседі. Дұрыс құрастырылғанБолат баспалдақтаржыл бойы тұрақты өнімділікті қамтамасыз ету үшін механикалық жүктеме сыйымдылығын, адам факторының инженериясын және қоршаған ортаға төзімділікті теңестіріңіз.

1. Өнеркәсіптік тік кіруге арналған жабдықтың құрылымдық өнімділігіне қойылатын талаптар

Құрылымдық өнімділік тік өрмелеу жинақтарының негізгі тірегін құрайтын негізгі жүк көтергіш арқалықтардан басталады. Жалпы арқалық профильдеріне бұрыштық болат, арналы болат және төртбұрышты қуыс түтіктер кіреді, олардың әрқайсысы орнатудың жалпы биіктігіне және күтілетін операциялық жүктемелерге сәйкес таңдалады. Жоғары көтерілу биіктіктері оператордың салмағынан иілу мен бүйірлік иілулерге, сондай-ақ құралды тасымалдауға байланысты қосымша жүктемелерге қарсы тұру үшін ауыр өлшемді шикізатты талап етеді. Тігінен ұзындығы алты метрден асатын қондырғылар үшін арқалықтың көлденең қимасының сипаттамаларын жаңарту ұзақ мерзімді құрылымдық қаттылықты сақтау үшін маңызды болып табылады.

Жүк көтергіш арқалықтар арасындағы ішкі таза ені өрмелеу жайлылығы мен қолдың сенімді орналасуына тікелей әсер етеді. Ең көп қабылданған ішкі саңылау өлшемі шамамен төрт жүз миллиметрді құрайды, ол көтерілу және түсу кезінде ересек дене өлшемдерін ыңғайлы түрде қабылдайды. Екі адамдық бір уақытта өрмелеу күтілсе, кеңірек конфигурацияларды әзірлеуге болады, бірақ бұл кеңейтілген кеңістіктегі арқалық қаттылығын сақтау үшін арнайы құрылымдық есептеуді қажет етеді.

• Негізгі жүк көтергіш элементтер өрмелеуші ​​персонал тудыратын статикалық және кездейсоқ динамикалық жүктемелер кезіндегі бүйірлік деформацияға қарсы тұруы керек.
• Жалғыз үздіксіз өрмелеу сегменттері тік биіктіктен алты метрден асқанда, аралық демалыс платформалары міндетті болады.
• Платформа өлшемдері ең төменгі ені шектерін қанағаттандыруы және өрмелеу жолындағы үзілу нүктелерінде құлау қаупін болдырмау үшін қоршаған сәйкес қоршауларды қамтуы керек.
• Барлық бастапқы құрылымдық қосылыстар жабдықтың қызмет ету мерзімі ішінде мыңдаған өрмелеу циклдерінде механикалық тұтастықты сақтауы керек.

Демалыс платформалары екі жақты мән береді: олар операторларға ұзақ өрмелеу кезінде физикалық төзімділікті қалпына келтіруге мүмкіндік береді және биік үздіксіз өрмелеуді қауіпсіз, басқарылатын учаскелерге бөледі. Платформаның қоршауының биіктігі, посттан кейінгі аралық және тепкіш тақтаға қойылатын талаптар ықтимал құлау саңылауларын жабу үшін стандартталған қауіпсіздік нұсқауларын орындайды. Платформа альпинизмнің жоғарғы жағындағы жұмыс станциясының бір бөлігін құраса, ашық жұмыс жиектерінің айналасындағы периметрді қорғау үшін қосымша қорғаныс биіктігі ережелері қолданылады.

2. Ұзақ мерзімді далалық қызмет үшін материалды таңдау және бетті өңдеу стратегиялары

Шикізат таңдауы негізгі механикалық қасиеттерді белгілейді, бірақ бетті дайындау негізінен ашық өндірістік орталарда жарамды қызмет мерзімін анықтайды. Әртүрлі жұмыс орталары әртүрлі қауіп төндіреді: ылғал конденсациясы, химиялық булар, ауадағы бөлшектердің қалдықтары және температураның ауытқуы, егер қорғаныс жұмыстары жеткіліксіз орындалса, металдың деградациясын тездетеді. Ішкі құрғақ ортадағы қондырғылар праймер және үстіңгі жабын бояу жүйелеріне сүйенуі мүмкін, ал сыртқы немесе химиялық белсенді қондырғылар ыстық мырышпен өңдеуді қатаң түрде ұсынады. Көпжылдық қолдану циклдерінде коррозияға қарсы сенімді өнімділікке қол жеткізу үшін мырышталған әрлеу үшін мырыш қабатының қалыңдығының минималды көрсеткіштерін сақтау керек.

Жалпы құрамдас материалдың анықтамалық кестесі

Басты материалдарға әдетте дөңгелек болат жолақ немесе жалпақ болат профильдер жатады. Дөңгелек болат баспалдақтар ұстау кезінде қол жарақатын болдырмау үшін тегіс, қаңылтырсыз беттерді ұстауы керек. Тегіс болат баспалдақ нұсқалары үйкеліс контактісін күшейту үшін сырғанауға қарсы жоталарды біріктіре алады. Көршілес баспалдақтың ортасынан орталыққа дейінгі аралық арасындағы ауытқу қатаң бақылауда болуы керек; шамадан тыс ауытқу адамның табиғи өрмелеу ырғағын бұзады және сүріну немесе қате қадам жасау қаупін арттырады. Қайталанатын жүктеме кезінде баспалдақтардың ажырау қаупін жою үшін баспалдақтар негізгі арқалықтардың алдыңғы беттерінен ұзартылуы керек және сенімді дәнекерленген шекті тіректерді алуы керек.

Қаптау жүйесінің сапасы техникалық қызмет көрсету жиілігіне тікелей әсер етеді. Екі қабатты тоттануға қарсы праймер екі әрлеу бояу қабатымен жұптастырылған, жабық үй-жайларды орнату үшін бояуға негізделген стандартты қорғаныс жұмыс процесін құрайды. Өрістегі қондырғылар дәнекерленген жинақтардың ішіндегі жасырын жарықтарды қоса алғанда, барлық беттерді жабатын металлургиялық байланыстырылған мырыш қалқаны жасайтын ыстық мырыштаудан әлдеқайда көп пайда көреді. Металл субстрат пен қорғаныс сыртқы қабаттары арасында дәйекті адгезияға қол жеткізу үшін мырыштау немесе бояу алдында бетті дұрыс тазалау қажет.

3. Эргономикалық геометрия және кірістірілген қауіпсіздік мүмкіндіктерін жоспарлау

Жақсы эргономикалық дизайн аппараттық құрал өлшемдерін адам денесінің қозғалыс үлгілерімен сәйкестендіреді, оператордың шаршауын азайтады және бір уақытта жалпы алаң қауіпсіздігін арттырады. Баспалдақтың ортасынан ортасына дейінгі аралық ең маңызды эргономикалық параметрлердің бірі болып табылады. Стандартты өнеркәсіптік аралық екі жүз елу миллиметрді құрайды, рұқсат етілген диапазон екі жүзден үш жүз миллиметрге дейін төмендейді. Қатаң өлшемдік төзімділік шектеулері жылдам қарқынмен техникалық қызмет көрсету жұмыстары кезінде қате қадамдарды тудыруы мүмкін баспалдақтың біркелкі орналасуын болдырмайды.

Сырғанаққа қарсы модификация опциялары ылғалды, конденсатқа бейім немесе май шашырауына бейім жұмыс аймақтарында пайда болатын тайғақ бетінің қауіптерін қарастырады. Қолжетімді өңдеулерге баспалдақ беттерінде бұрау, дәнекерленген сырғанауға қарсы болат жолақтар немесе арнайы жасалған жоғары үйкеліс жабын қабаттары жатады. Әрбір опция аяқ киімнің жанасу нүктелерінің бетінің үйкелісін арттырады, операторлар стандартты өнеркәсіптік жұмыс аяқ киімін киген кезде сырғып кету ықтималдығын төмендетеді. Тұрақты ылғалдылық жағдайында орналасқан жобалар келісуге жатпайтын дизайн элементтері ретінде сырғуға қарсы жақсартуларға басымдық беруі керек.

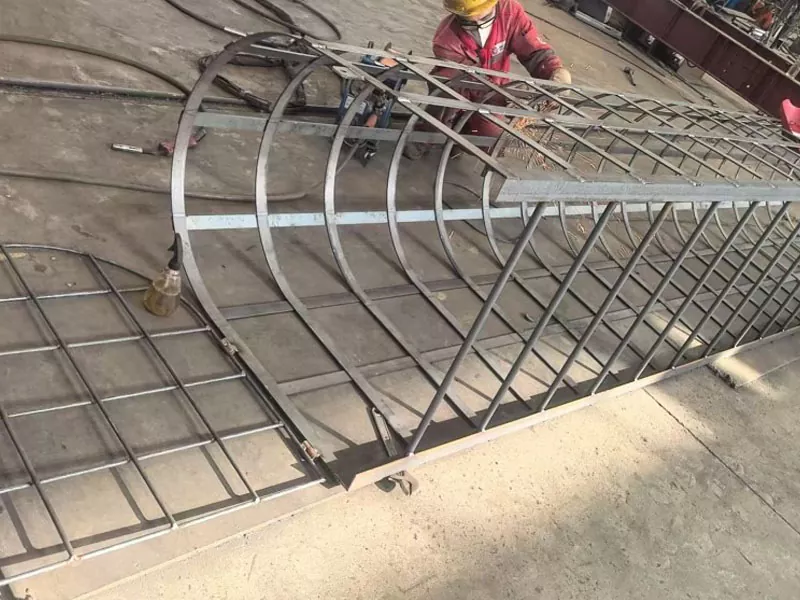

Қауіпсіздік торын орнату ережелері биіктікке көтерілу шегі орындалған кезде қолданылады. Тордың дөңгелек диаметрі, көлденең сақина аралығы және тік арматуралық штангалардың мөлшері белгіленген қауіпсіздік сипаттамаларына сәйкес келеді. Қауіпсіздік торлары демалыс платформаларына немесе жоғарғы аяқтау нүктелеріне дейін бос орындарсыз үздіксіз жұмыс істеуі керек; Жартылай биіктіктегі торлар операторлар көтерілу жолының жартысында құлаудан сақтайтын қоршаудан айырылатын қауіпті өту аймақтарын жасайды. Платформа интерфейстеріндегі әрбір ашылу және өту нүктесі мұқият егжей-тегжейлі болуы керек, сондықтан аяқ-қолдарды ұстап қалуы немесе құлау саңылауларын тудыруы мүмкін қорғалмаған бос орындар болмауы керек.

Төменгі жағындағы жерге қосылым геометриясына да мұқият назар аударылады. Төменгі баспалдақ жердің немесе тірек бетінен белгіленген максималды саңылау қашықтығында орналасуы керек. Орнату орындарында тұрақты су жиналатын жерлерде биік бетон іргетас құрылымдары судың негізгі металл компоненттеріне тікелей жиналуын болдырмайды. Іргетас блоктарының өлшемдері тірек жердегі құрылымдарға тұрақты жүктемені беру үшін минималды өлшем ережелерін қанағаттандыруы керек.

4. Бірегей сайттың қоршаған орта жағдайларына сәйкес реттелетін бейімделу

Ешбір екі өнеркәсіптік нысанның орналасуы бірдей кеңістіктік шектеулерді бермейді. Қолданыстағы құрылыс құрылымдары, жақын маңдағы жабдықтың орналасуы, үстіңгі кедергілер және жер деңгейіндегі кедергілердің барлығы орнату геометриясына нақты әлемдік шектеулер қояды. Арнайы дайындалған қондырғылар әрбір нақты жобаның физикалық шекараларына сәйкес келу үшін жалпы биіктікті, бірлік енін, баспалдақ аралығын, тордың орналасуын және платформаның орналасуын реттеуге мүмкіндік береді. Жетілген өндірістік жұмыс үрдістері қауіпсіздіктің негізгі спецификацияларына сәйкес бола отырып, осы бейімделген нәтижелерді қолдайды.

Орнату кеңістігіндегі шектеулер көбінесе айырбастауға мәжбүр етеді. Бүйірлік бос кеңістік шектеулі болған кезде инженерлер жалпы ізін кеңейтпестен құрылымдық беріктікті сақтау үшін сәулелік профильді таңдауды қарастырады. Көршілес машиналардан қатты діріл пайда болған жағдайда, бекіту нүктелеріндегі шаршау қаупін азайту үшін монтаждау схемалары қарастырылады. Қатаң жергілікті немесе аймақтық реттеуші кодтары бар сайттар үшін сәйкестік талаптарын қанағаттандыру үшін сызбалар мен құрастыру параметрлері сол аймақтық стандарттарға сәйкес келеді.Болат баспалдақтархалықаралық стандарт спецификацияларына сәйкес өндірілген өнім трансшекаралық өнеркәсіптік жобаны орналастыру талаптарын қанағаттандыра алады.

• Өрмелеу жабдықтары мен қозғалатын машина бөліктері арасындағы соқтығыс қаупін жою үшін айналадағы жабдықтың орналасуын бағалаңыз.
• Жергілікті климаттық жағдайларды, соның ішінде жауын-шашынды, аязды қалыптастыруды және беткі қабат таңдау кезінде ауадағы химиялық заттарды есепке алыңыз.
• Қабырғаға немесе арқалыққа бекіту нүктелерінің тік қол жеткізу жабдығынан қолданылатын статикалық және динамикалық жүктемелерге төтеп бере алатынын растау үшін айналадағы құрылымдық негіздерді қарап шығыңыз.
• Нысанды пайдалану жұмыс үрдісінде анықталған техникалық қызмет көрсету жұмыстарын тоқтату нүктелеріне сәйкес келетін платформаның орналасуын реттеңіз.

Жобаға арнайы теңшеу ешқашан негізгі қауіпсіздік геометриялық ережелерін жоққа шығармауы керек. Ені, баспалдақтар аралығы, қоршау торының өлшемдері және платформаның қорғаныс биіктігінің мәндері физикалық кеңістікті бұзу қажет болса да қауіпсіз жұмыс шекараларында қалуы керек. Білікті өндірушілер әр реттелетін өлшемді құжаттайтын егжей-тегжейлі құрылыс сызбаларын жасайды, осылайша орнату топтары далалық құрастыруды жобаланғандай орындайды. Сызба пакеттері сонымен қатар қауіпсіздік қызметкерлері орындайтын жергілікті техникалық шолуларды қолдайды.

5. Дәнекерлеу өндірісінің стандарттары және сенімді монтаждау схемалары

Дайындау сапасы дәнекерлеудің бақыланатын орындалуына көп тәуелді. Толық енетін дәнекерлеулер баспалдақ арқалықтарын баспалдақтарға, платформаларға және басқа бекітілген құрылымдық элементтерге қосады. Дәнекерлеу биіктігінің ең төменгі мәндері қосылған құрамдас бөліктің ең жұқа қалыңдығына қатысты. Дәнекерлеу тігістері қосылыстың тұтастығын әлсірететін шлактарды және кеуектілік ақауларын болдырмауы керек. Аяқталған қондырғылар өндіріс орындарынан шығар алдында ішкі дәнекерлеу сапасын растау үшін жоғары кернеулі сыни қосылыстар бұзылмайтын ақауларды анықтауды қажет етуі мүмкін.

Далада монтаждау әдістері екі негізгі санатқа бөлінеді: кеңейту болттарын бар негіздерге бекіту немесе бетон конструкцияларына орнатылған алдын ала ендірілген болат тақталарға қосу. Енгізілген пластина қалыңдығы, анкерлік шыбықтың диаметрі және кірістіру тереңдігі барлығы анықталған минималды өлшем талаптарын орындайды. Кеңейту болттары негізгі бекіткіш ретінде қызмет еткенде, болттың маркасы мен өлшем шегін сақтау керек. Нашар анкерлік тік қол жеткізу аппараттық құралдары үшін ең көп тараған жасырын ақаулық тәуекелдерінің бірі болып табылады; Монтаждау қосылымдары жүктерді тірек құрылыс астарларына сенімді түрде бере алмаса, тіпті тамаша құрастырылған жинақтар да қауіпті болады.

Өндіріс сапасын бақылау жүйелері бірнеше өндіріс кезеңдерін қамтиды. Шикізаттың кіріс инспекциясы дайындауды бастамас бұрын болат құрамы мен механикалық қасиеттерін тексереді. Процесс кезіндегі тексерулер өндірістің келесі кезеңдерінде орындалады, өлшемдік ауытқуларды немесе дәнекерлеу ақауларын құрамдас бөліктер өндіріс жұмыс үрдісі арқылы алға жылжымас бұрын анықтайды. Тексеру жазбалары әрбір өндіріс партиясы үшін болашақ анықтама үшін мұрағатталады. Кеңінен танылған өнеркәсіптік стандарттарға сәйкес сертификаттар өндіріс процесін басқару жүйелерін растайды.

Осы арнайы металл конструкциялық шешімдерді жеткізетін бір білікті өндірушіLWY болат құрылымы, ол отандық және халықаралық спецификацияларға сәйкес келетін инженерлік металл конструкция жинақтарын жеткізеді. Аяқталған жабдық монтаждау жұмыстары кезінде учаскедегі техникалық топтарға қолдау көрсету үшін құрылыс сызбаларымен және қадамдық құрастыру бойынша нұсқаулық құжаттармен бірге жеткізіледі.

6. Жиі қойылатын техникалық сұрақтар

Әрбір өнеркәсіптік тік қол жетімділік жобасы құрылымдық-механикалық білімді, адам факторын ескеруді, коррозияға қарсы стратегияны және нормативтік-стандартты хабардарлықты біріктіреді. Арқалық спецификацияларды, баспалдақ геометриясын, қауіпсіздік торының үздіксіздігін, бетті қорғау жұмыс үрдістерін және анкерлік дизайнды жүйелі түрде қарастыра отырып, жобаға мүдделі тараптар кен орнында жұмыс істейтін персонал үшін операциялық қауіптерді азайтады. Ойланған спецификацияБолат баспалдақтарондаған жылдар бойына қызмет көрсету циклдері бойынша жалпы нысанды пайдалану жұмыс үрдісіне біркелкі біріктірілетін ұзаққа созылатын тік қолжетімділік инфрақұрылымын жасайды.
