Теңіздегі қалқымалы жел турбиналарына арналған платформалар

LWY Steel Structure компаниясының қалқымалы теңіз жел турбиналарына арналған жоғары сапалы платформалар қатал ашық теңіздегі жұмыс орталарына арналған берік, теңіздегі болат конструкциялық шешімдер болып табылады. Жоғары берік коррозияға төзімді болаттан және оңтайландырылған гидродинамикалық құрылымдық дизайнмен жасалған платформалар күрделі теңіз жағдайларында тамаша тұрақтылықты, жел мен толқынға төзімділікті және шаршауға қарсы өнімділікті қамтамасыз етеді.

Тотқа қарсы, коррозияға қарсы және сейсмикалық күшейту технологияларын біріктіре отырып, біздің теңіздегі жел платформалары мұхит ағынының әсеріне, күшті жел тербелісіне және теңіз суының эрозиясына тиімді қарсы тұра отырып, қалқымалы жел турбиналарының тұрақты ұзақ мерзімді жұмысын қолдайды. Теңіздегі жаңартылатын энергия көздері жобалары үшін әзірленген бұл зауыттық тікелей болат платформалар жоғары құрылымдық қауіпсіздікті, ұзақ қызмет ету мерзімін және теңшелетін құрылымдық сипаттамаларын ұсынады, халықаралық теңіз инженериясы және теңіз жел электр қуатын салу стандарттарына сәйкес келеді.

Өнімнің техникалық сипаттамалары

Теңіз ортасының қиындықтары

Тұз бүріккіш коррозия

Теңіз аймақтарындағы атмосфералық тұз жүктемелері ISO 9223 стандартындағы ең ауыр коррозия санаты C5-M класына жатады. Қарапайым боялған болат бірнеше жыл ішінде істен шығады; теңіздегі қалқымалы жел турбиналарына арналған платформалар басынан бастап қабатты қорғанысты қажет етеді.

Толқын және шаршау жүктемесі

Қалқымалы құрылымдар ешқашан қозғалысын тоқтатпайды. Толқындардан, желден және турбина жұмысынан болатын циклдік жүктемелер дәнекерлеу сапасы мен құрылыс стандарттарынан әлдеқайда жоғары бөлшектер дизайнын талап ететін шаршау кернеуін тудырады.

Қол жеткізу және техникалық қызмет көрсету шектеулері

Теңізден 20 км қашықтықтағы платформаны бояу кеме күндерімен және ауа райы терезелерімен өлшенеді. Зауытта қолданылатын коррозияға қарсы қорғаныс ұзаққа созылатын қорғаныс болуы керек.

Материалдар және коррозиядан қорғау

Болат сорттары

жүзбелі теңіз жел турбиналарына арналған платформалар жобаның спецификациясына сәйкес Q355B/Q355D, S355 немесе төмен температурада қызмет көрсету үшін сертификатталған әсер ету қасиеттері бар эквивалентті теңіздік құрылымдық болаттан жасалған.

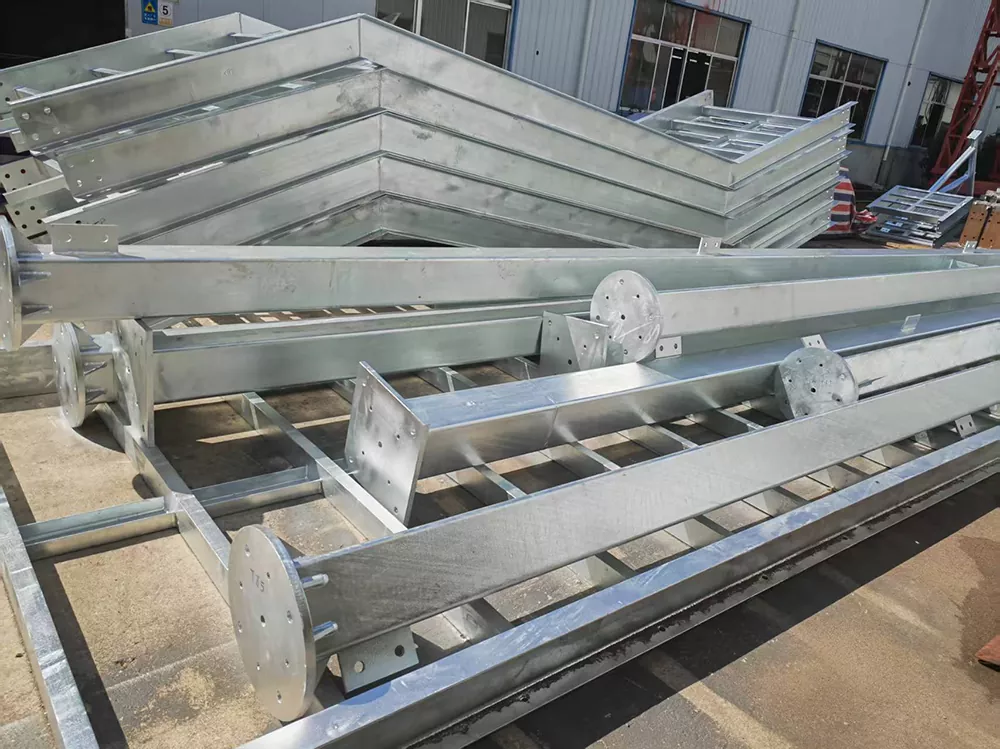

Ыстық мырыштау

Кішігірім платформалар мен жүру жолдары ISO 1461 стандартына сәйкес мырыштың ең аз қалыңдығы 85 мкм болатын ыстық мырышпен қапталған, бұл теңіз ауасында ондаған жылдар бойы техникалық қызмет көрсетусіз қорғауды қамтамасыз етеді.

Қаптау жүйелері

Ірі бастапқы құрылымдар теңіз жабын жүйесін алады: мырышқа бай праймер, аралық эпоксидті және Sa 2.5 атқылаудан кейін ауасыз бүрку арқылы қолданылатын полиуретанды немесе полисилоксанды әрлеу.

Катодтық қорғаныс интерфейсі

Суға батқан құрылымдарға қосылатын компоненттер құрбандық анодтарымен және әсерлі ток жүйелерімен, соның ішінде көрсетілген жағдайда дәнекерленетін анодтармен үйлесімділік үшін егжей-тегжейлі сипатталған.

Дайындау және дәнекерлеу сапасы

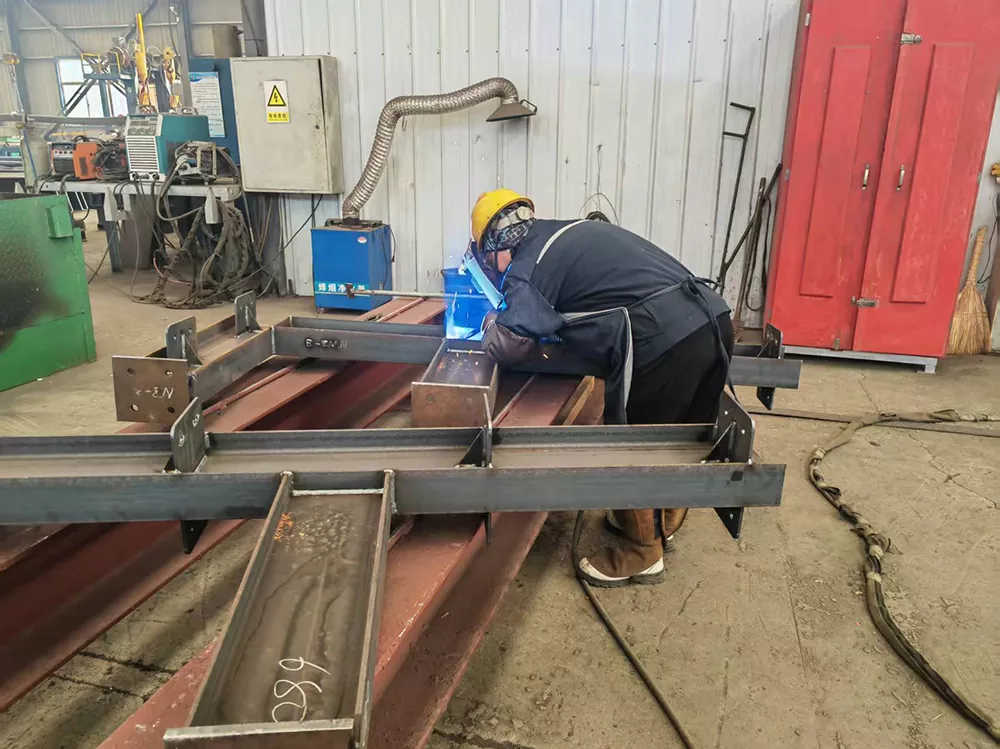

Дәнекерлеу

Барлық дәнекерлеулер EN ISO 9606 немесе AWS D1.1 стандартына сәйкес сертификатталған дәнекерлеушілермен орындалады, дәнекерлеу процедуралары өндіріске дейін біліктілігі бар.

Бұзбайтын сынақ

Бастапқы элементтердегі түйіспелі дәнекерлеу 100% ультрадыбыстық немесе радиографиялық тексеріледі; филе дәнекерлеулері тапсырыс берушімен келісілген сынама негізінде магниттік бөлшектермен тексеріледі.

Өлшемді бақылау

Өндірістік айлабұйымдар мен тексеру арматуралары болттар тобының аралығы және фланецтің тегістігі сияқты маңызды өлшемдерді қатаң рұқсат етілген шегінде ұстайды, сондықтан теңіздегі құрастыру далалық өңдеусіз бірге жүреді.

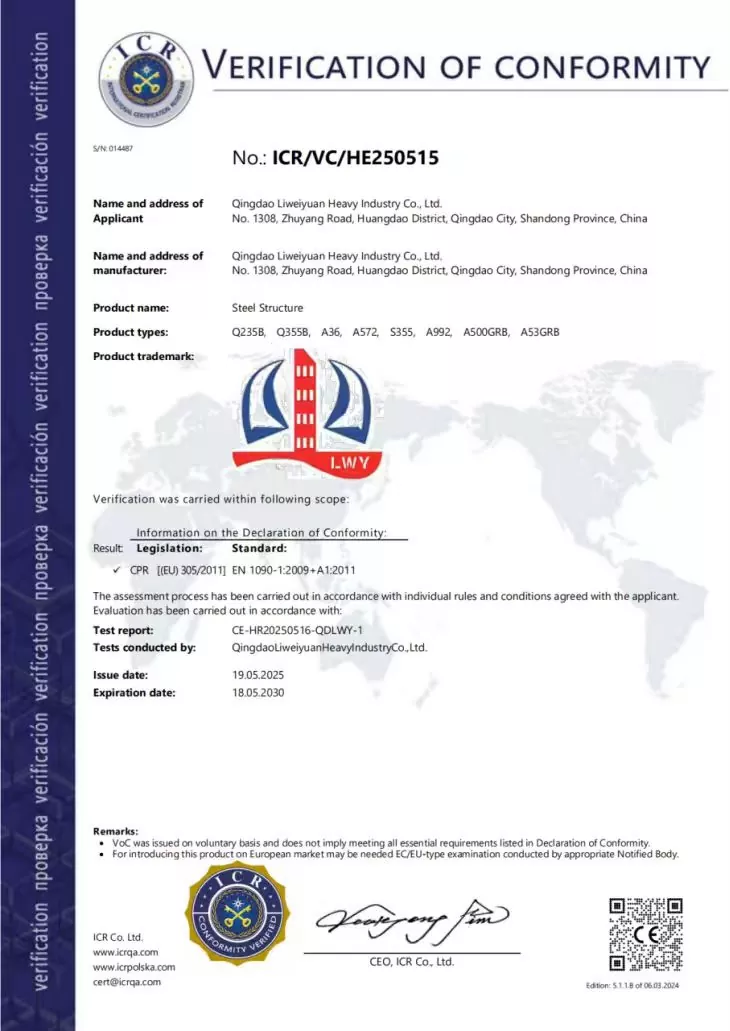

Сертификаттар және сапа стандарттары

Қолданбалар

LWY Steel Structure теңіздегі қалқымалы жел турбиналарына арналған платформаларды және оларға қатысты компоненттерді дайындайды:

1. Турбинаға қызмет көрсету және техникалық қызмет көрсету палубалары

2. Мұнара мен қалқымалы корпус арасындағы өтпелі платформалар

3. Жаяу жүретін жолдарға, алаңдарға және қоршауларға кіру

4. Шарлау және басқару жүйелеріне арналған жабдықты тірек рамалары

5. Тікұшақ алаңы мен кран тұғырының тірек құрылымдары (сұраныс бойынша)

Жиі қойылатын сұрақтар

1-сұрақ: Қалқымалы теңіз жел турбиналарына арналған платформалар үшін қандай болат маркаларын қолданасыз?

A1: жобаның дизайны негізінде таңдалған, төмен температура әсерінің сертификатталған қасиеттері бар Q355B/Q355D, S355 немесе A572 баламалары. Әрбір пластина мен бөлімге материал сертификаттары беріледі.

2-сұрақ: Коррозиядан қорғау қалай қолданылады?

A2: беттер Sa 2,5 деңгейіне дейін үрленеді, содан кейін мырышқа бай праймер, эпоксидті аралық және полиуретанды әрлеудің теңіз жүйесімен немесе кішірек құрамдас бөліктер үшін ISO 1461 стандартына сәйкес ыстық мырышпен қапталған. Жүйенің жалпы қалыңдығы әдетте 240 мкм-ден асады.

3-сұрақ: Сіз таптық қоғамның талаптарына жауап бере аласыз ба?

A3: Біздің өндіру және QC жүйесі DNV, ABS және CCS тәжірибесіне сәйкес келеді және біз сіздің жобаңыз көрсеткен дәнекерлеу және NDT талаптарына сәйкес жұмыс істейміз. Үшінші тарап сауалнамасы кез келген кезеңде қабылданады.

4-сұрақ: Теңіз компоненттерін жеткізу мүмкіндігі қандай?

A4: Қалқымалы теңіз жел турбиналарына арналған платформалар біздің Циндао зауытында шығарылады, оның жылдық өңдеу қуаттылығы 20 000 тоннадан астам болат компоненттері бар және Циндао портынан 36 км қашықтықта орналасқан, сондықтан үлкен теңіз партиялары теңіз арқылы тиімді тасымалданады.

5-сұрақ: Сіз орнатуға қолдау көрсетесіз бе?

A5: Біз құрастыру сызбаларын, көтеру жоспарларын және дәнекерлеу карталарын қамтамасыз етеміз, ал инженерлеріміз қажет болған жағдайда қашықтан басшылық немесе жергілікті бақылау арқылы теңізде құрастыруды қолдайды.
